Cáp điện kế là gì? Cấu tạo, phân loại và cách chọn phù hợp

Cáp điện kế là loại cáp sử dụng để nối từ trụ điện đến công tơ điện trong hệ thống điện hộ gia đình và công nghiệp nhỏ. Với thiết kế riêng biệt, cáp điện kế không chỉ đảm bảo việc truyền điện an toàn và ổn định mà còn đáp ứng những tiêu chuẩn khắt khe về độ bền và bảo vệ chống trộm điện. Trong bài viết này, hãy cùng Điện Huỳnh Lai tìm hiểu chi tiết về cáp điện kế là gì và các thông tin liên quan.

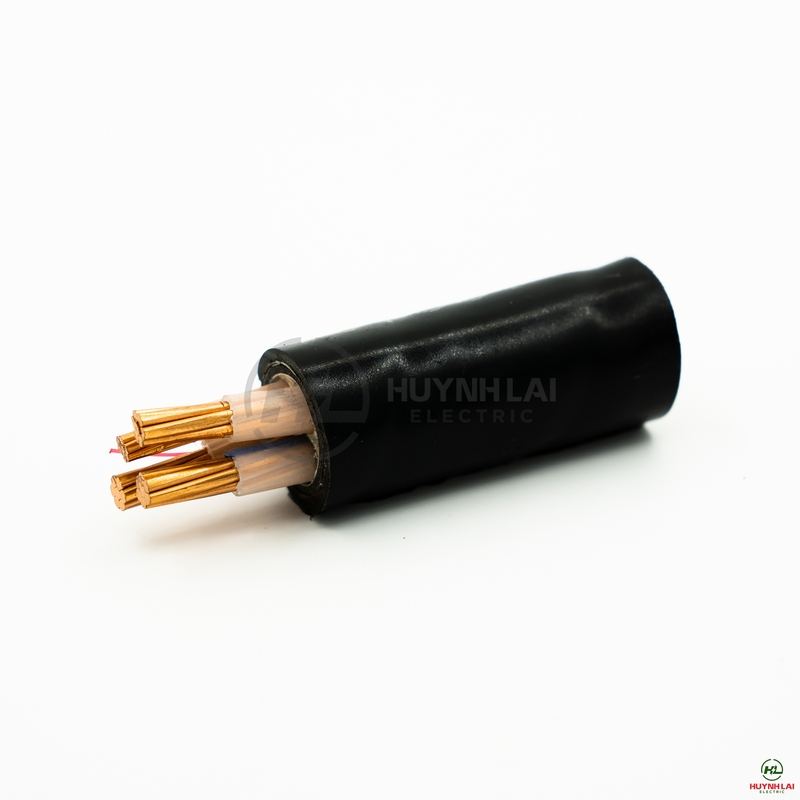

1. Cáp điện kế là gì?

Cáp điện kế còn gọi là cáp Muller hay cáp Service Entrance Cable (SEC) là loại cáp chuyên dụng để kết nối nguồn điện từ trụ điện chính tới đồng hồ đo điện trong hộ gia đình hoặc tòa nhà. Cáp điện kế Muller là loại cáp điện lực có từ 2 đến 4 lõi, có băng nhôm chống trộm điện và ruột bằng đồng. Bên ngoài được cách điện bằng PVC, lớp độn được làm bằng PP và quấn PET hoặc PVC.

Tùy thuộc vào loại cáp mà bạn chọn, cấu trúc và lõi sẽ có sự khác biệt. Tuy nhiên tất cả đều có chức năng truyền tải và phân phối điện trong ngành công nghiệp và dân dụng, với tần số 50Hz, điện áp 0,6/1 kV và được lắp đặt cố định.

Xem thêm: Dây cáp chậm cháy – Định nghĩa và công dụng

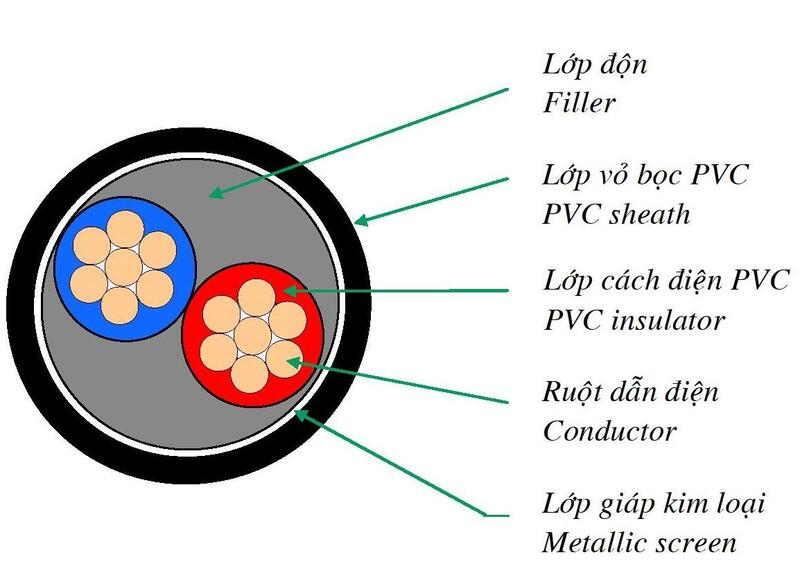

2. Cấu tạo của cáp điện kế

Cấu tạo của cáp Muller thường bao gồm các lớp chính như sau:

• Ruột dẫn: Được làm từ đồng hoặc nhôm, bao gồm nhiều sợi nhỏ quấn lại với nhau nhằm tăng tính linh hoạt và khả năng dẫn điện. Số lõi thường từ 2 – 4 tùy theo loại cáp.
• Lớp cách điện: Chủ yếu sử dụng vật liệu nhựa PVC hoặc XLPE với khả năng cách điện cao, chống ẩm và chịu nhiệt, bảo đảm an toàn trong quá trình sử dụng.
• Lớp độn tròn: Dùng các sợi polypropylene (PP) hoặc PVC để tăng cường độ bền cơ học và duy trì hình dạng cáp.
• Màn chắn kim loại: Chủ yếu là bằng nhôm giúp ngăn chặn các hành vi trộm cắp điện và nâng cao khả năng chống nhiễu.
• Vỏ ngoài: Lớp bảo vệ cuối cùng được làm bằng nhựa PVC có khả năng chịu đựng các tác động từ môi trường như va đập, ẩm ướt và tia UV.



3. Các loại cáp điện kế phổ biến

Cáp điện kế có thể được phân chia thành các loại khác nhau dựa trên một số tiêu chí như sau:

1. Chất liệu dẫn điện:

• Cáp điện kế với lõi đồng (DK-CVV hoặc DK-CXV): Sử dụng lõi dẫn bằng đồng nguyên chất cho độ dẫn điện cao và ổn định.
• Cáp điện kế với lõi nhôm (DK-AVV): Sử dụng lõi dẫn bằng hợp kim nhôm, nhẹ hơn và có chi phí thấp hơn so với cáp đồng.

2. Số lượng lõi dẫn:

• Cáp 2 lõi: Đây là loại phổ biến, thường sử dụng cho đường dây một pha.
• Cáp 3 lõi: Gồm 2 lõi pha và 1 lõi trung tính/nối đất.
• Cáp 4 lõi: Bao gồm 3 lõi pha và 1 lõi trung tính/nối đất.

3. Vật liệu cách điện:

• Cách điện PVC: Lớp cách điện được làm từ nhựa PVC, có khả năng chống ẩm và chịu được nhiệt độ làm việc khoảng 70°C.
• Cách điện XLPE: Lớp cách điện bằng polyethylene khâu mạch (XLPE), chịu được nhiệt độ lên đến khoảng 90°C.

Xem ngay: Cáp chống nhiễu là gì? Đặc điểm, ứng dụng và phân loại

4. Đặc điểm nổi bật

Những điểm nổi bật của cáp điện kế bao gồm:

• Khả năng dẫn điện hiệu quả: Ruột dẫn được làm từ đồng hoặc nhôm nguyên chất, giúp truyền tải điện năng hiệu quả, ổn định và giảm thiểu tổn thất điện.
• Độ bền cao: Lớp cách điện và vỏ ngoài bằng nhựa PVC hoặc XLPE có khả năng chống lại các tác động từ môi trường như nhiệt độ, độ ẩm, tia UV và va mạnh, làm tăng tuổi thọ cáp.
• An toàn khi sử dụng: Với cấu trúc nhiều lớp bảo vệ và cách điện tốt, cáp điện kế giúp giảm nguy cơ rò rỉ điện, chập điện, đảm bảo an toàn cho người dùng và thiết bị điện.
• Ứng dụng đa dạng: Cáp điện kế thích hợp cho việc kết nối từ trụ điện vào đồng hồ đo của các hộ gia đình, tòa nhà, nhà xưởng, đáp ứng nhu cầu khác nhau về dòng điện và điều kiện sử dụng.
• Khả năng chống trộm: Một số loại cáp điện kế có lớp giáp bằng nhôm hoặc thép, giúp ngăn chặn tình trạng trộm điện và gia tăng độ bền cơ học.
• Dễ thi công: Cáp có cấu trúc linh hoạt, thuận tiện cho việc lắp đặt và vận hành trong nhiều điều kiện môi trường khác nhau.

5. Ứng dụng của cáp Muller

Cáp Muller có nhiều ứng dụng trong việc truyền dẫn điện từ trụ điện tới công tơ điện dùng cho hộ gia đình, tòa nhà, nhà xưởng và các công trình dân dụng hay công nghiệp nhỏ. Một số ứng dụng cụ thể bao gồm:

• Truyền tải điện hạ thế: Cáp này hoạt động ở điện áp 0,6/1 kV, giúp cung cấp điện một cách an toàn và ổn định từ nguồn chính đến điểm đo mức tiêu thụ.
• Kết nối với công tơ điện: Được sử dụng để gắn kết trực tiếp với đồng hồ điện nhằm xác định chính xác lượng điện tiêu thụ, hỗ trợ cho việc tính toán hóa đơn điện.
• Ứng dụng trong các lĩnh vực dân dụng và công nghiệp nhỏ: Phù hợp với việc lắp đặt trong các hệ thống điện tại hộ gia đình, tòa nhà, chung cư, doanh nghiệp nhỏ và nhà máy vừa phải.
• Chống trộm và nhiễu: Nhiều loại cáp điện kế được trang bị lớp băng nhôm hoặc thép để chống trộm và giảm thiểu tác động của từ trường bên ngoài.
• Lắp đặt cố định: Cáp này rất phù hợp cho việc lắp đặt cố định trong hệ thống điện, đảm bảo độ bền và an toàn suốt quá trình sử dụng.

Như vậy, cáp điện kế đóng vai trò thiết yếu trong hệ thống phân phối điện hạ thế, bảo đảm việc truyền tải điện an toàn và chính xác từ trạm điện tới người tiêu dùng.

Xem thêm: Dây CVV là gì? Ý nghĩa của kí hiệu CVV

6. Cách chọn cáp Muller phù hợp

Theo thông tin trên ta có thể thấy cáp điện kế Muller có rất nhiều loại khác nhau. Vậy làm thế nào để chọn được loại cáp Muller phù hợp?

Sau đây là một số tiêu chí mà bạn có thể tham khảo:

Xác định mục đích sử dụng: Cáp cho hộ gia đình, căn hộ nên chọn loại cáp có tiết diện nhỏ và công suất thấp. Cáp cho nhà xưởng, công trình lớn thì cần loại cáp có tiết diện lớn với công suất cao.

Tính toán công suất tiêu thụ: Dựa vào công suất các thiết bị điện và dự phòng tạo sự lựa chọn tiết diện cáp phù hợp. Sử dụng bảng tra cứu tiết diện cáp theo công suất và dòng điện định mức.

Chọn chất liệu dẫn và cách điện: Cáp đồng phù hợp cho các ứng dụng cần độ dẫn cao và ổn định. Cáp nhôm là lựa chọn tốt cho việc tiết kiệm chi phí.

Đối với khu vực ngoài trời hoặc nơi có nguy cơ mất trộm, nên chọn cáp Muller có lớp giáp kim loại để bảo vệ dây.

Tham khảo: Cáp điện lực là gì? Phân biệt cáp điện lực và dây điện
