Cáp hạ thế và cáp trung thế là 2 loại cáp điện được sử dụng phổ biến trong hệ thống truyền tải và phân phối điện, nhưng khác nhau về cấp điện áp, cấu tạo, phạm vi ứng dụng và yêu cầu lắp đặt. Vậy 2 loại cáp này khác nhau như thế nào và nên sử dụng trong trường hợp nào? Huỳnh Lai sẽ giúp bạn phân biệt rõ qua bài viết dưới đây.
1. Cáp hạ thế là gì?
Dây cáp điện hạ thế là loại cáp điện lực được sử dụng để truyền tải và phân phối điện năng ở các cấp điện áp phổ biến như 300/500V và 0,6/1kV. Đây là dòng cáp được ứng dụng rộng rãi trong hệ thống điện của các công trình dân dụng, thương mại và công nghiệp.
Cáp hạ thế ruột đồng được sử dụng phổ biến nhờ khả năng dẫn điện tốt, chịu tải ổn định, độ bền cao và có thể đáp ứng nhiều điều kiện thi công khác nhau.

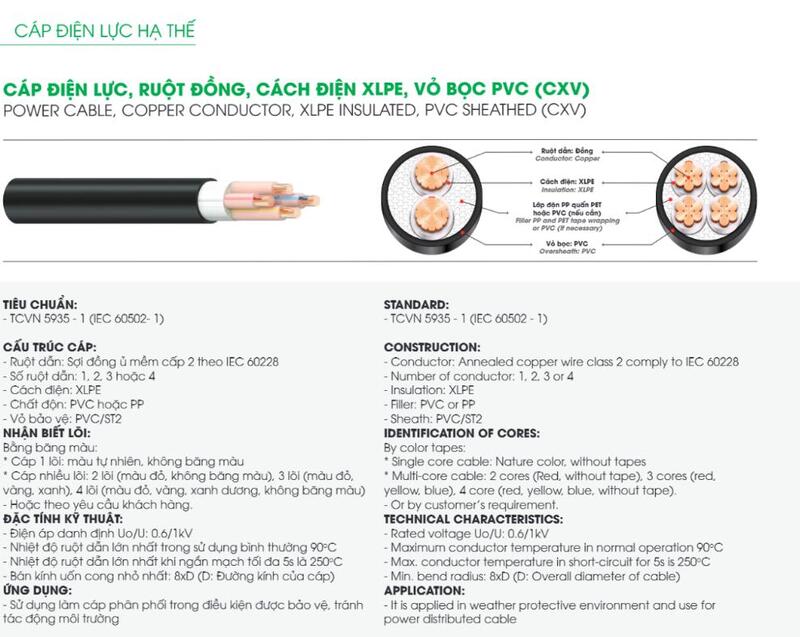

Cáp điện hạ thế
2. Cáp trung thế là gì?
Cáp trung thế là loại cáp điện được thiết kế để truyền tải và phân phối điện năng ở cấp điện áp trung thế, phổ biến trong khoảng 1kV đến 36kV. Đây là dòng cáp được sử dụng rộng rãi trong hệ thống điện phân phối, có nhiệm vụ truyền điện từ lưới điện đến trạm biến áp chính hoặc các trạm phân phối khu vực.
Sau đó, điện năng được máy biến áp chuyển đổi từ điện áp trung thế xuống điện áp hạ thế để cung cấp cho các hệ thống điện dân dụng, thương mại và công nghiệp.

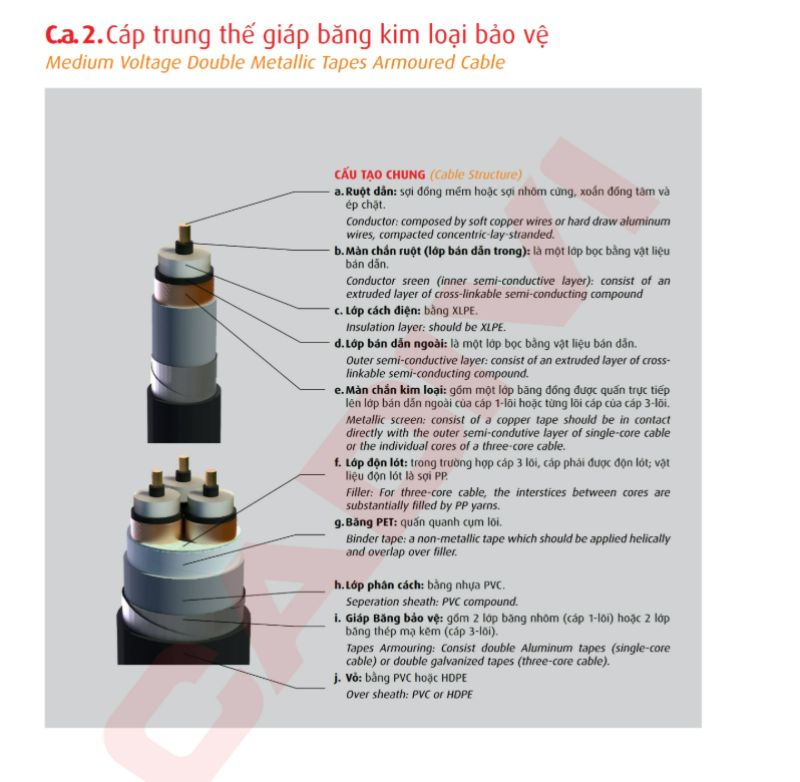

Cáp trung thế
3. So sánh cáp hạ thế và cáp trung thế
Mặc dù cùng được sử dụng để truyền tải và phân phối điện năng, cáp hạ thế và cáp trung thế có sự khác biệt rõ rệt về cấp điện áp, cấu tạo cũng như yêu cầu kỹ thuật.
| Tiêu chí | Cáp hạ thế | Cáp trung thế |
| Điện áp hoạt động | 300/500V hoặc 0,6/1kV | Trên 1kV đến 35–36kV |
| Cấu tạo | Cấu trúc đơn giản gồm: ruột dẫn (đồng/nhôm), lớp cách điện(PVC/XLPE), vỏ bảo vệ cơ bản. | Cấu trúc phức tạp, nhiều lớp bảo vệ gồm: ruột dẫn (đồng/nhôm), lớp bán dẫn, lớp cách điện XLPE, màn chắn kim loại, vỏ bảo vệ. |
| Yêu cầu lắp đặt | Tương đối đơn giản, có thể đi nổi, trong ống, hoặc chôn ngầm | Yêu cầu kỹ thuật cao, đặc biệt về cách điện, đấu nối và tiếp địa |
| Khoảng cách an toàn | Thấp hơn, phụ thuộc cấp điện áp và phương pháp lắp đặt | Cao hơn do điện áp lớn, cần tuân thủ nghiêm quy định an toàn điện |
| Giá thành | Thấp hơn cáp trung thế | Cao hơn do điện áp lớn |
| Ứng dụng | Chủ yếu sử dụng cho các công trình nhỏ, công trình dân dụng. | Được sử dụng để phân phối điện năng từ các trạm biến áp đến các công trình sản xuất, nhà máy và cơ sở thương mại. |
4. Trường hợp sử dụng cáp hạ thế hoặc cáp trung thế?
Việc lựa chọn loại cáp cần căn cứ vào cấp điện áp của hệ thống, công suất tải và đặc điểm công trình. Không nên lựa chọn chỉ dựa trên giá thành hoặc tiết diện dây.
Cáp hạ thế thường được sử dụng cho:
- Hệ thống chiếu sáng: Cấp nguồn cho đèn chiếu sáng trong nhà, ngoài trời, đường phố, công viên và các công trình công cộng.
- Công trình dân dụng: Cấp điện cho nhà ở, chung cư, biệt thự và các thiết bị điện như điều hòa, quạt, tủ lạnh, bếp điện, máy giặt…
- Tòa nhà và cơ sở thương mại: Sử dụng trong hệ thống điện của văn phòng, cửa hàng, trung tâm thương mại, nhà hàng và khách sạn.
- Nhà xưởng, cơ sở sản xuất: Cấp nguồn cho máy móc, thiết bị và các hệ thống điện vận hành ở cấp điện áp hạ thế.
- Hệ thống phân phối điện: Được sử dụng để truyền tải điện từ tủ điện, trạm biến áp đến các khu vực và thiết bị tiêu thụ điện trong công trình.
Cáp trung thế thường được sử dụng cho:
- Kết nối lưới điện với trạm biến áp: Truyền tải điện từ lưới điện trung thế đến các trạm biến áp để chuyển đổi xuống cấp điện áp hạ thế.
- Khu công nghiệp và nhà máy: Cấp nguồn cho các trạm biến áp phục vụ hệ thống máy móc, dây chuyền sản xuất và các phụ tải công suất lớn.
- Tòa nhà và công trình quy mô lớn: Sử dụng để kết nối nguồn điện trung thế với trạm biến áp riêng của tòa nhà, khu thương mại, bệnh viện, khách sạn,…
- Hệ thống điện ngầm: Được sử dụng trong các tuyến cáp ngầm trung thế tại khu đô thị, khu dân cư và các công trình yêu cầu đi dây dưới mặt đất.
- Hệ thống phân phối điện: Kết nối giữa các trạm biến áp hoặc các điểm phân phối, góp phần đưa điện năng đến những khu vực có nhu cầu sử dụng điện cao.
Ứng dụng của cáp điện trung thế
5. Những lưu ý khi lắp đặt cáp hạ thế và cáp trung thế
Chọn đúng tiết diện cáp
Tiết diện dây cáp cần được tính toán dựa trên công suất, dòng tải, chiều dài đường dây và phương pháp lắp đặt. Chọn dây cáp có tiết diện không phù hợp có thể gây phát nóng, sụt áp và ảnh hưởng đến tuổi thọ hệ thống.
Không vượt dòng tải cho phép
Trong quá trình vận hành, cần đảm bảo dòng điện nằm trong giới hạn cho phép của dây cáp. Việc để cáp hoạt động quá tải trong thời gian dài có thể làm nhiệt độ tăng cao, gây suy giảm lớp cách điện và tiềm ẩn nguy cơ mất an toàn.
Tuân thủ bán kính uốn
Không nên uốn dây cáp điện vượt quá bán kính cho phép của nhà sản xuất. Đặc biệt với cáp trung thế, việc uốn sai kỹ thuật có thể ảnh hưởng đến các lớp cách điện và cấu trúc bên trong cáp.
Tiếp địa đúng kỹ thuật
Hệ thống tiếp địa cần được thực hiện đúng thiết kế. Đối với cáp trung thế có màn chắn kim loại, việc xử lý và tiếp địa màn chắn phải được thực hiện đúng quy trình kỹ thuật.
Kiểm tra điện trở cách điện
Trước khi đưa hệ thống vào vận hành, cần kiểm tra tình trạng cách điện để phát hiện các vấn đề có thể phát sinh trong quá trình vận chuyển, bảo quản hoặc thi công.
Bảo trì định kỳ
Kiểm tra định kỳ giúp phát hiện sớm tình trạng quá nhiệt, hư hỏng vỏ cáp, suy giảm cách điện hoặc các bất thường tại vị trí đấu nối, từ đó hạn chế sự cố trong quá trình vận hành.
Xem thêm: Cách nhận biết dây và cáp điện kém chất lượng tránh cháy nổ
6. Huỳnh Lai – Địa chỉ mua dây cáp điện chính hãng, chất lượng
Với hơn 23 năm kinh nghiệm trong lĩnh vực phân phối thiết bị điện, Huỳnh Lai tự hào là đơn vị uy tín chuyên cung cấp đa dạng các dòng dây và cáp điện phục vụ từ công trình dân dụng đến các hệ thống điện công nghiệp trên toàn quốc. Huỳnh Lai là nhà phân phối dây cáp điện uy tín, được hàng nghìn khách hàng tin tưởng lựa chọn bởi:
– Sản phẩm chính hãng 100%: Dây cáp điện được cung cấp với đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ và kiểm định chất lượng rõ ràng, giúp khách hàng an tâm khi lựa chọn.
– Chất lượng đảm bảo, giá cả cạnh tranh: Là nhà phân phối trực tiếp tại hãng, nên quý khách sẽ được mua hàng với mức giá tốt nhất thị trường. Sản phẩm được kiểm tra kỹ lưỡng trước khi giao đến khách hàng, đảm bảo yêu cầu về chất lượng, độ bền và khả năng vận hành.
– Đa dạng mẫu mã: Huỳnh Lai phân phối nhiều dòng dây cáp điện đến từ các thương hiệu khác nhau như: CADIVI, LION, DAPHACO, TÀI TRƯỜNG THÀNH, SANGJIN, THIPHA, đáp ứng đa dạng nhu cầu sử dụng.
– Tư vấn chuyên nghiệp: Đội ngũ tư vấn giàu kinh nghiệm hỗ trợ khách hàng lựa chọn loại cáp, tiết diện và sản phẩm phù hợp với từng công trình.
– Hậu mãi tận tâm: Chính sách bảo hành minh bạch, hỗ trợ giao hàng trên toàn quốc và tư vấn kỹ thuật kịp thời trong quá trình sử dụng.
Việc phân biệt đúng cáp hạ thế và cáp trung thế giúp lựa chọn được sản phẩm phù hợp với cấp điện áp, nhu cầu tải và điều kiện sử dụng. Nếu bạn đang tìm mua dây cáp điện chính hãng hoặc cần tư vấn sản phẩm phù hợp cho công trình, liên hệ ngay Huỳnh Lai qua số Hotline: 0938 984 282 để được hỗ trợ nhanh chóng.
