Cáp ngầm hạ thế được sử dụng phổ biến trong hệ thống truyền tải và phân phối điện nhờ thiết kế chuyên biệt cho việc chôn ngầm dưới đất, giúp tăng độ an toàn, hạn chế tác động từ môi trường và đảm bảo tính thẩm mỹ cho công trình. Cùng Huỳnh Lai tìm hiểu chi tiết về cấu tạo, phân loại và ứng của loại cáp này qua bài viết dưới đây.
1. Cáp ngầm hạ thế là gì?
Cáp ngầm hạ thế là dòng cáp điện lực được sử dụng để truyền tải và phân phối điện trong hệ thống hạ thế với cấp điện áp phổ biến 0,6/1kV. Cáp được thiết kế chuyên dụng cho phương án lắp đặt dưới lòng đất, đảm nhiệm vai trò dẫn điện từ trạm biến áp đến CB tổng của nhà xưởng hoặc cấp nguồn cho hệ thống chiếu sáng công cộng dọc theo các tuyến đường.
Nhờ kết cấu gồm các lớp bảo vệ chuyên biệt, như lớp chống thấm và giáp băng kim loại, cáp có khả năng hạn chế tác động của độ ẩm, đất và các ảnh hưởng cơ học trong quá trình chôn ngầm. Điều này giúp tuyến cáp duy trì độ ổn định, an toàn và độ bền cao trong điều kiện môi trường khắc nghiệt dưới lòng đất.
Cáp ngầm hạ thế được lắp đặt dưới lòng đất, truyền tải điện áp phổ biến ở mức 0,6/1kV
2. Đặc điểm cấu tạo của cáp ngầm hạ thế
Dây cáp điện ngầm hạ thế thường gồm nhiều lớp được bố trí đồng tâm, mỗi lớp đảm nhận một chức năng riêng:
- Lõi dẫn điện: Thường làm bằng đồng hoặc nhôm, có nhiệm vụ truyền tải dòng điện.
- Lớp cách điện: Bao quanh lõi dẫn điện, thường sử dụng vật liệu như XLPE hoặc PVC, giúp ngăn dòng điện rò ra bên ngoài.
- Lớp bảo vệ: Là phần giáp kim loại, giúp tăng khả năng chịu tác động cơ học và bảo vệ kết cấu bên trong.
- Lớp vỏ ngoài: Bao bọc toàn bộ cáp, giúp bảo vệ cáp trước độ ẩm, bụi bẩn và các tác động từ môi trường bên ngoài.
3. Cáp ngầm hạ thế có những loại nào?
3.1. Phân loại dựa theo vật liệu lõi
Dựa vào chất liệu lõi dẫn điện, cáp ngầm hạ thế được chia thành 2 loại:
– Cáp đồng ngầm hạ thế: Sử dụng đồng làm vật liệu dẫn điện. Nhờ khả năng dẫn điện tốt, loại cáp này thường được lựa chọn cho những hệ thống yêu cầu hiệu suất truyền tải cao, kích thước tuyến cáp được tối ưu hoặc điều kiện kỹ thuật đặc thù. Cáp đồng cũng có độ bền cơ học tốt và khả năng đấu nối thuận tiện.
– Cáp nhôm ngầm hạ thế: Sử dụng nhôm làm lõi dẫn điện. Ưu điểm của cáp nhôm là trọng lượng nhẹ và giá thành thấp, thuận lợi cho việc vận chuyển và thi công các tuyến cáp có chiều dài lớn. Đây cũng là lựa chọn thường được cân nhắc khi cần tối ưu chi phí đầu tư nhưng vẫn đảm bảo yêu cầu truyền tải điện theo thiết kế.
3.2. Phân loại dựa theo số lõi
Dựa vào số lõi, cáp ngầm hạ thế được chia thành 2 loại:
– Cáp ngầm hạ thế 1 lõi: Thường có cấu trúc CXV/DSTA, gồm ruột dẫn đồng, lớp cách điện XLPE, giáp kim loại DSTA và vỏ bảo vệ PVC. Cáp được sử dụng cho hệ thống điện có điện áp 0,6/1kV, với nhiều lựa chọn tiết diện, phổ biến từ 1,5mm² đến 400mm², phù hợp với các nhu cầu truyền tải điện khác nhau.
– Cáp ngầm hạ thế từ 2 đến 4 lõi: Bao gồm cáp 2 lõi, 3 lõi và 4 lõi, thường sử dụng ruột dẫn đồng, cách điện XLPE, giáp băng kim loại và vỏ ngoài PVC. Với cấp điện áp 0,6/1kV và dải tiết diện đa dạng, các dòng cáp này được sử dụng rộng rãi trong hệ thống truyền tải, phân phối điện cho nhà ở, công trình, nhà xưởng và các hệ thống điện hạ thế khác.

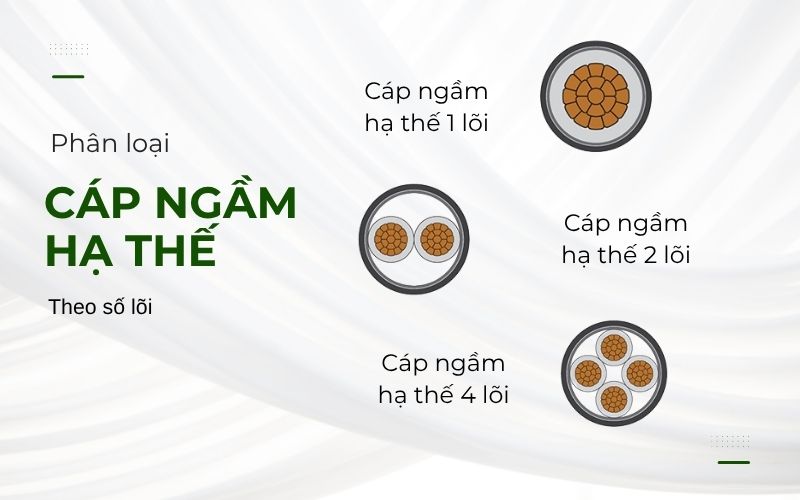

Phân loại cáp ngầm điện áp theo số lõi: có 1 lõi, 2 lõi, 3 lõi, 4 lõi
4. Cáp ngầm hạ thế được ứng dụng ở đâu?
Cáp ngầm hạ thế được sử dụng rộng rãi trong nhiều hệ thống cấp điện nhờ khả năng bảo vệ tốt và phù hợp với phương án lắp đặt dưới đất.
- Khu dân cư, khu đô thị: Dùng để truyền tải điện từ trạm biến áp đến tủ điện tổng, sau đó phân phối đến nhà ở, căn hộ và các khu vực sử dụng điện.
- Khu công nghiệp, nhà máy: Cấp điện từ trạm biến áp hoặc tủ điện phân phối đến nhà xưởng, dây chuyền sản xuất và các thiết bị công nghiệp có nhu cầu sử dụng điện lớn.
- Hệ thống chiếu sáng công cộng: Sử dụng để cấp điện cho đèn đường, công viên, quảng trường, khuôn viên dự án,… Việc đi cáp ngầm vừa đảm bảo an toàn, vừa giúp hệ thống chiếu sáng gọn gàng và tăng tính thẩm mỹ.
- Công trình và hạ tầng đặc thù: Có thể được sử dụng trong đường hầm, hệ thống giao thông ngầm, công trình ven biển, hải đảo hoặc những khu vực không phù hợp để triển khai đường dây điện trên không.
5. Ưu điểm và hạn chế của cáp ngầm hạ thế
Ưu điểm của cáp ngầm hạ thế
– Đảm bảo an toàn: Cáp được bố trí dưới lòng đất và có nhiều lớp bảo vệ, giúp hạn chế nguy cơ tiếp xúc trực tiếp với dây dẫn gây điện giật, cháy nổ, đảm bảo an toàn cho người và tài sản. Đồng thời giảm ảnh hưởng từ các tác động bên ngoài như: giông bão, cây ngã, vật rơi,… làm đứt cáp.
– Tăng tính thẩm mỹ: Việc đưa hệ thống điện xuống dưới mặt đất giúp loại bỏ phần lớn dây dẫn trên không, mang lại không gian gọn gàng, đặc biệt phù hợp với khu đô thị, khu dân cư và các công trình yêu cầu cao về cảnh quan.
– Hạn chế sự cố từ bên ngoài: Cáp ngầm ít chịu tác động trực tiếp của mưa, nắng, gió và các yếu tố thời tiết. Lớp vỏ và lớp bảo vệ cũng giúp hạn chế nguy cơ hư hỏng do tác động cơ học trong điều kiện lắp đặt phù hợp.
– Tiết kiệm chi phí bảo trì: Khi được lựa chọn đúng chủng loại và thi công đúng kỹ thuật, cáp ngầm có độ bền cao, vận hành ổn định và ít chịu ảnh hưởng của môi trường bên ngoài, từ đó có thể tiết kiệm chi phí bảo trì trong quá trình sử dụng.
Hạn chế của cáp ngầm hạ thế
– Chi phí đầu tư ban đầu cao: Ngoài chi phí mua cáp, công trình còn cần thực hiện các hạng mục như đào rãnh, ống bảo vệ, vật liệu lấp và hoàn trả mặt bằng, khiến tổng chi phí đầu tư có thể cao hơn so với hệ thống dây điện đi nổi.
– Khó kiểm tra và sửa chữa khi xảy ra sự cố: Do được chôn dưới đất, việc xác định vị trí hư hỏng và tiếp cận tuyến cáp thường phức tạp hơn. Vì vậy, công tác thiết kế, thi công và kiểm tra trước khi vận hành cần được thực hiện cẩn thận để hạn chế rủi ro phát sinh.
Xem thêm: Cách nhận biết dây và cáp điện kém chất lượng tránh cháy nổ
