Aptomat 1 pha là thiết bị không thể thiếu trong hệ thống điện dân dụng, giúp bảo vệ an toàn cho thiết bị và người sử dụng trước các sự cố điện. Nếu bạn đang tìm hiểu để lựa chọn aptomat phù hợp, Huỳnh Lai sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý và cách ứng dụng aptomat 1 pha chi tiết qua bài viết dưới đây.
1. Aptomat 1 pha là gì?
Aptomat 1 pha, hay còn gọi là CB 1 pha, là thiết bị đóng ngắt tự động trong hệ thống điện sử dụng nguồn điện 1 pha (thường là 220V). Thiết bị này có nhiệm vụ bảo vệ mạch điện khỏi các sự cố như quá tải, ngắn mạch hoặc rò rỉ điện, giúp hạn chế nguy cơ cháy nổ và hư hỏng thiết bị.
Trong hệ thống điện gia đình, aptomat 1 pha thường được lắp đặt tại tủ điện tổng hoặc các nhánh điện riêng biệt như máy lạnh, bếp điện, bình nóng lạnh,…
Không chỉ đơn thuần là thiết bị bảo vệ, aptomat còn giúp người dùng dễ dàng kiểm soát và ngắt điện khi cần sửa chữa hoặc bảo trì, đảm bảo tính tiện lợi và an toàn trong quá trình sử dụng.
Aptomat 1 pha là thiết bị đóng ngắt tự động bảo vệ mạch điện khỏi các sự cố như quá tải, ngắn mạch hoặc rò rỉ điện
Xem thêm: Các thương hiệu thiết bị đóng cắt nổi tiếng trên thị trường
2. Đặc điểm cấu tạo của aptomat 1 pha
Aptomat 1 pha có thiết kế nhỏ gọn, cấu tạo đơn giản gồm 5 bộ phận chính:
– Vỏ cách điện: Làm từ nhựa chịu nhiệt, chống cháy tốt, có tác dụng cách điện và bảo vệ an toàn khi sử dụng.
– Hệ thống tiếp điểm: Gồm 3 loại chính là tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Tuy nhiên, ở một số dòng sản phẩm chỉ được trang bị tiếp điểm chính và tiếp điểm hồ quang.
– Cơ cấu đóng cắt: Gồm 2 dạng truyền động là thủ công và tự động; trong đó loại thủ công thường dùng cho dòng điện định mức nhỏ, còn loại tự động phù hợp với các hệ thống có dòng điện lớn hơn.
– Móc bảo vệ: Gồm loại điện từ và rơ-le nhiệt, dùng để ngắt mạch khi quá tải hoặc ngắn mạch.
– Hộp dập hồ quang: Có nhiệm vụ xử lý hồ quang phát sinh khi đóng cắt; thường là loại nửa kín, đặt bên trong vỏ aptomat.

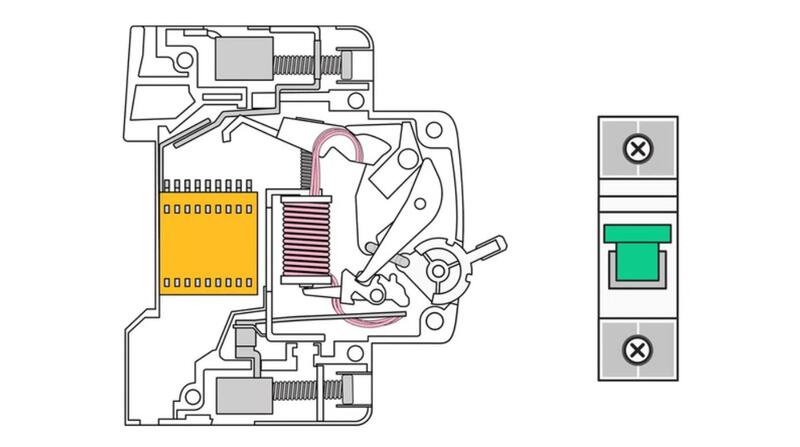

Đặc điểm cấu tạo của aptomat 1 pha
3. Nguyên lý hoạt động của aptomat 1 pha
Aptomat 1 pha hoạt động dựa trên cơ chế tự động ngắt mạch khi phát hiện dòng điện vượt quá ngưỡng an toàn. Khi hệ thống vận hành bình thường, các móc bảo vệ giữ trạng thái đóng, cho phép dòng điện lưu thông. Khi xảy ra quá tải hoặc ngắn mạch, dòng điện tăng bất thường sẽ tạo ra từ trường, tác động lên cơ cấu lò xo làm tách các tiếp điểm và ngắt điện ngay lập tức.
Đối với chức năng chống rò điện, aptomat so sánh dòng điện giữa dây nóng và dây trung tính. Nếu xuất hiện sự chênh lệch vượt mức cho phép, thiết bị sẽ kích hoạt cơ chế ngắt để đảm bảo an toàn. Nguyên lý này giúp phát hiện rò rỉ điện nhanh chóng và hạn chế nguy cơ giật điện cho người sử dụng.
4. Phân loại aptomat 1 pha
4.1. Phân loại theo số cực
Dựa trên số cực, aptomat 1 pha thường được chia thành 2 loại chính:
- Aptomat 1 pha 1 cực: Chỉ ngắt dây pha, thường dùng cho các thiết bị nhỏ hoặc mạch điện đơn giản.
- Aptomat 1 pha 2 cực: Ngắt đồng thời cả dây pha và dây trung tính, đảm bảo an toàn cao hơn, thường được sử dụng trong hệ thống điện gia đình.
Việc lựa chọn số cực phù hợp phụ thuộc vào mức độ yêu cầu an toàn và cấu trúc hệ thống điện.

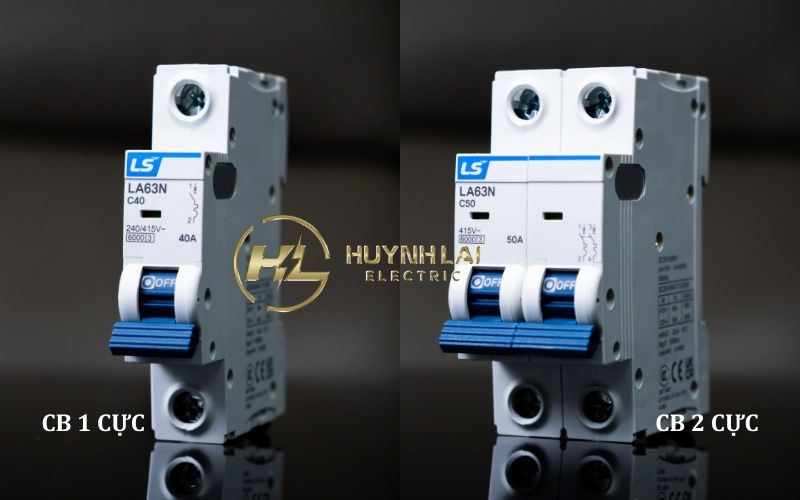

Phân loại aptomat 1 pha theo số cực
4.2. Phân loại theo chức năng
Dựa trên chức năng bảo vệ, aptomat 1 pha được chia thành nhiều loại khác nhau:
- MCB (Miniature Circuit Breaker): Bảo vệ quá tải và ngắn mạch, phổ biến nhất trong dân dụng.
- RCCB (Residual Current Circuit Breaker): Bảo vệ chống rò điện, giúp phòng tránh nguy cơ giật điện.
- RCBO: Kết hợp cả hai chức năng của MCB và RCCB, mang lại khả năng bảo vệ toàn diện.
- MCCB: Là aptomat dạng khối, có khả năng chịu tải lớn hơn MCB, thường được sử dụng trong các hệ thống điện công suất cao.
Mỗi loại aptomat sẽ phù hợp với từng nhu cầu sử dụng khác nhau, từ cơ bản đến nâng cao.
Xem thêm: Gợi ý các loại Aptomat chống giật tốt nhất gia đình
5. Ứng dụng của aptomat 1 pha trong thực tế
Aptomat 1 pha được sử dụng rộng rãi trong nhiều hệ thống điện nhờ tính linh hoạt và khả năng bảo vệ hiệu quả.
- Bảo vệ hệ thống điện nhà ở dân dụng (nhà phố, căn hộ, chung cư).
- Lắp cho thiết bị điện riêng lẻ như máy lạnh, máy giặt, bình nóng lạnh, bếp điện.
- Sử dụng trong văn phòng nhỏ, cửa hàng kinh doanh.
- Ứng dụng tại xưởng sản xuất quy mô nhỏ hoặc hệ thống điện phụ trợ.
- Dùng để phân chia và bảo vệ từng nhánh điện trong tủ điện tổng.
Xem thêm: Vì sao cần CB (aptomat) cho bếp từ? Hướng dẫn cách chọn và cách lắp
6. Lưu ý khi lắp đặt aptomat 1 pha
Để aptomat 1 pha hoạt động hiệu quả và đảm bảo an toàn, người dùng cần lưu ý một số vấn đề quan trọng trong quá trình lắp đặt.
- Chọn aptomat có dòng định mức phù hợp với công suất sử dụng.
- Lắp đặt đúng kỹ thuật, đấu nối chính xác dây pha và dây trung tính.
- Ưu tiên sử dụng sản phẩm chính hãng, chất lượng cao.
- Lắp aptomat ở vị trí khô ráo, dễ thao tác và kiểm tra.
- Kiểm tra, bảo trì định kỳ để đảm bảo hoạt động ổn định.
