Cáp chống nhiễu là gì? Đặc điểm, ứng dụng và phân loại

Cáp chống nhiễu là gì? Đây là loại cáp điện được thiết kế đặc biệt với lớp chống nhiễu, giúp hạn chế tác động từ sóng điện từ và tín hiệu bên ngoài, đảm bảo truyền tải tín hiệu ổn định. Cùng Huỳnh Lai tìm hiểu chi tiết về cấu tạo, công dụng và ứng dụng của cáp chống nhiễu trong thực tế ngay sau đây.

1. Cáp chống nhiễu là gì?

Cáp điều khiển chống nhiễu, hay còn gọi là cáp tín hiệu chống nhiễu/cáp chống nhiễu, là loại cáp có cấu trúc phức tạp hơn với lớp lưới đồng để ngăn chặn nhiễu cho những khu công nghiệp có bức xạ cao, giúp duy trì tín hiệu khi được truyền tải. Cáp điều khiển này có nhiều lõi và cặp khác nhau, ruột cáp được làm từ đồng tinh khiết, sợi đơn đặc hoặc bện nén có lớp cách điện bằng PVC, PE hoặc XLPE.

Xem thêm: Cáp điện lực là gì? Phân biệt cáp điện lực và dây điện

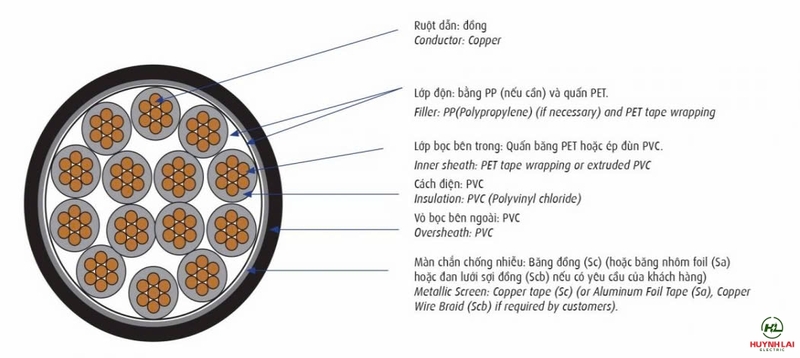

2. Cấu tạo của cáp chống nhiễu

Cấu tạo của cáp chống nhiễu gồm các phần như: lõi dẫn, lớp bọc lót, vỏ bọc

Lõi dẫn:

• Lõi dây có thể được làm từ đồng hoặc hợp kim đồng – nhôm tùy thuộc vào tiêu chuẩn và chất lượng sản xuất.
• Số lượng lõi dây thay đổi theo từng mã sản phẩm.
• Trong dây có một lõi tiếp địa có màu xanh vàng.

Lớp bọc lót:

Thường được làm từ vật liệu cách điện như Polyethylene hoặc PVC, bao gồm các lưới bện đơn hoặc đôi, thường là nhôm hoặc đồng mạ thiếc.

Vỏ bọc:

• Phần ngoài cùng của cáp chống nhiễu là lớp vật liệu từ Polyethylene liên kết ngang (XLPE) hoặc nhựa PVC.
• Trên lớp bọc cách điện PVC màu xám, số lõi, tiết diện và độ dài được in rõ ràng.
• Lớp vỏ bọc lõi đồng được làm từ PVC màu đen và được đánh số tương ứng.
• Lớp chống nhiễu được làm từ bạc để giảm thiểu ảnh hưởng của sóng từ trường từ môi trường xung quanh lên cáp.
• Lớp lưới chịu lực thường là lưới dệt từ đồng hoặc hợp kim nhằm gia tăng khả năng chịu lực và chống nhiễu.

Tham khảo: Cáp điều khiển là gì? Có những loại nào?

3. Phân loại cáp tín hiệu chống nhiễu

Dây tín hiệu chống nhiễu rất đa dạng với các cấu trúc khác nhau tùy theo mức độ chống nhiễu và điều kiện làm việc cụ thể. Một số loại cáp chống nhiễu phổ biến bao gồm: một lớp chống nhiễu, hai lớp chống nhiễu, ba lớp chống nhiễu,… cùng với cáp tín hiệu lõi dẫn thẳng và cặp dây vặn xoắn.

3.1. Phân loại dựa trên cấu trúc lõi

Có 2 dạng cấu trúc lõi của cáp tín hiệu chống nhiễu:

• Cáp tín hiệu vặn xoắn: các dây dẫn được bố trí vặn xoắn từng cặp với nhau
• Cáp tín hiệu không vặn xoắn: các dây dẫn được cất thẳng giống như dây cáp điện thông thường

Cáp tín hiệu với cấu trúc cặp đôi vặn xoắn giúp giữ nguyên sự chênh lệch điện áp giữa hai dây, tức là điện áp trên hai dây sẽ thay đổi đồng nhất khi gặp nhiễu, đảm bảo độ chính xác trong tín hiệu truyền đạt.

3.2. Phân loại dựa trên cấu trúc các lớp bảo vệ chống nhiễu

Dây tín hiệu có thể được bảo vệ bằng 1, 2 hoặc 3 lớp xung quanh lõi dẫn nhằm chống nhiễu:

• Cáp tín hiệu có một lớp chống nhiễu: Lõi dẫn được bọc bằng lớp nhôm thô, sợi mass đảm nhận chức năng nối đất và gia cường cho cáp. Có thể có thêm các lớp bổ sung như mica, XLPE tùy thuộc vào nhà sản xuất để tăng cường độ bền cho cáp.
• Cáp tín hiệu có hai lớp chống nhiễu: Ngoài lớp nhôm thô, loại cáp này còn có thêm lớp chống nhiễu thứ hai. Lớp chống nhiễu này được cấu thành từ nhiều sợi đồng nhỏ mạ xi, tạo thành một lớp lưới bảo vệ bên ngoài lớp nhôm thô, có khả năng chống nhiễu tốt và tăng cường độ bền cho cáp.

Đối với cáp điều khiển chống nhiễu nhiều cặp vặn xoắn, một số nhà sản xuất cũng có thể bọc từng cặp bằng lớp nhôm thô nhằm nâng cao khả năng chống nhiễu cho từng dây cáp. Ngoài ra, còn có các loại cáp với cấu trúc chống nhiễu khác như 3 lớp, 4 lớp.

3.3. Phân loại theo thông số kỹ thuật của lõi dẫn

• Tiết diện lõi: 12AWG, 14AWG, 16AWG, 18AWG, 20AWG, 22AWG, 24AWG,… hoặc 0.2mm2, 0.5mm2, 1.0mm2, 1.5mm2, 2.0mm2, 2.5mm2,…
• Số lượng lõi: 1 lõi, 2 lõi, 3 lõi đến 30 lõi. Hoặc các cặp đôi vặn xoắn: 1 Pair (2 sợi), 2 Pair (4 sợi), 3 Pair (6 sợi), 4 Pair (8 sợi),…

Thông số của lõi dẫn phản ánh khả năng ứng dụng của cáp trong hệ thống truyền thông: lõi dẫn lớn hơn thường có hệ số suy hao thấp hơn, cho phép truyền tín hiệu xa hơn, và số lượng lõi đáp ứng đủ cho nhu cầu của hệ thống kết nối.

3.4. Phân loại theo chuẩn giao tiếp

Cáp tín hiệu chống nhiễu là thiết bị truyền thông cho các giao thức như modbus, profilebus trong mạng công nghiệp. Các loại cáp này được phân loại theo các chuẩn giao tiếp khác nhau như RS232, RS422, RS485.

4. Đặc điểm của cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu được dùng để truyền tải thông tin có tần số 50Hz, với điện áp 0,6/1kV và thường được lắp đặt cố định. Cáp chống nhiễu có thể chịu nhiệt tối đa khoảng 70 độ C.

Ngoài ra, một số đặc điểm khác của loại cáp này mà mọi người có thể tìm hiểu để nắm rõ hơn về cáp chống nhiễu bao gồm:

• Lớp băng thép giúp bảo vệ cáp khỏi bị đứt.
• Lớp đồng có chức năng chống nhiễu cho cáp.
• Thiết kế của cáp giúp tránh được sự tấn công từ động vật gặm nhấm, hạn chế tình trạng ăn mòn.
• Khả năng chống nhiễu khỏi sóng điện từ và nhiễu từ thiết bị điện tử trong môi trường công nghiệp nhờ vào lớp bọc bằng vật liệu chống nhiễu như lưới đồng, lá chắn kim loại hoặc các vật liệu chống nhiễu khác để bảo vệ tín hiệu.
• Độ tin cậy và ổn định: Cáp chống nhiễu được thiết kế để đảm bảo tín hiệu truyền tải ổn định và đáng tin cậy trong môi trường công nghiệp, yêu cầu vật liệu và cấu trúc chất lượng cao để duy trì hoạt động liên tục mà không bị gián đoạn.
• Bền bỉ và khả năng chịu đựng môi trường khắc nghiệt như nhiệt độ cao, độ ẩm, hóa chất và va đập.

5. Ứng dụng của dây điện chống nhiễu

Cáp chống nhiễu được áp dụng rộng rãi trong nhiều lĩnh vực công nghiệp như tự động hóa, điện tử, năng lượng, ô tô, y tế và nhiều lĩnh vực khác.

• Hệ thống âm thanh: Đảm bảo rằng tín hiệu âm thanh được truyền tải một cách rõ ràng, không bị biến dạng hoặc nhiễu từ môi trường xung quanh.
• Hệ thống camera giám sát: Đảm bảo hình ảnh và tín hiệu điều khiển được truyền đạt một cách sắc nét, không bị ảnh hưởng bởi các nguồn nhiễu điện từ.
• Điều khiển tự động hóa công nghiệp: Được áp dụng trong dây chuyền sản xuất, hệ thống robot, biến tần, PLC nhằm truyền tải các tín hiệu điều khiển một cách chính xác, giúp máy móc vận hành ổn định.
• Hệ thống báo cháy và an ninh: Bảo đảm hệ thống báo cháy hoạt động đáng tin cậy, không bị ngắt quãng bởi nhiễu điện từ.
• Truyền dữ liệu và viễn thông: Chuyển tải dữ liệu nhạy cảm trong các mạng máy tính và hệ thống viễn thông với độ chính xác cao.
• Thiết bị y tế: Đảm bảo rằng tín hiệu y tế không bị ảnh hưởng bởi nhiễu, giúp nâng cao độ chính xác và an toàn trong việc chẩn đoán và điều trị.
• Hệ thống tòa nhà: Ứng dụng trong các hệ thống điều khiển trung tâm, điều hòa không khí và thang máy để đảm bảo sự hoạt động liên tục và ổn định.

6. Tiêu chí lựa chọn

Khi lựa chọn cáp tín hiệu chống nhiễu trong thực tế, bạn cần xem xét các yếu tố sau đây:

• Số lượng lõi dẫn (đối với lõi sắp xếp thẳng), số cặp dây (đối với cặp dây xoắn)
• Kích thước lõi dẫn (14AWG, 16AWG, 18AWG, 20AWG, 22AWG, 24AWG, hay 0.5mm2, 0.75mm2, 1.0mm2, 1.5mm2, 2.0mm2,…)
• Yêu cầu về khả năng chống nhiễu (cần phù hợp với môi trường có độ nhiễu cao)
• Yêu cầu về cấu trúc, khả năng hoạt động trong môi trường (chôn trực tiếp, luồn cống, treo ngoài trời, chống cháy, chuyển động,…)
• Xác định yêu cầu, đặc tính của hệ thống truyền tín hiệu theo giao thức, giao tiếp nào (RS232, RS422, RS485)

Việc sử dụng cáp chống nhiễu không đáp ứng được yêu cầu kỹ thuật sẽ gây ra sự không ổn định và không chính xác cho hệ thống (hệ thống âm thanh bị rè, hệ thống báo cháy không hoạt động khi xảy ra sự cố, số liệu bị sai lệch, hệ thống điều khiển không chính xác,…)

Xem ngay: Cáp chống cháy là gì? Cấu tạo và ứng dụng của cáp chống cháy
