Một trong những thiết bị giữ vai trò trung tâm để tối ưu hóa hiệu quả sử dụng điện, giảm thất thoát và hạn chế các khoản chi phí phát sinh chính là bộ điều khiển tụ bù. Vậy bộ điều khiển tụ bù là gì, hoạt động thế nào và vì sao doanh nghiệp cần trang bị thiết bị này? Bài viết dưới đây của Huỳnh Lai Electric sẽ giúp bạn hiểu rõ từng khía cạnh một cách đầy đủ và sâu sắc nhất.
1. Bộ điều khiển tụ bù là gì?
Bộ điều khiển tụ bù (Capacitor Bank Controller) là thiết bị tự động theo dõi hệ số công suất của tải điện và điều khiển việc đóng/cắt các cấp tụ bù sao cho cosφ luôn duy trì ở mức tối ưu. Thiết bị này được lắp đặt trong tủ tụ bù và hoạt động như “bộ não” của toàn bộ hệ thống, quyết định thời điểm nào cần bù công suất phản kháng và cần đóng cấp tụ nào để hệ thống vận hành ổn định nhất.

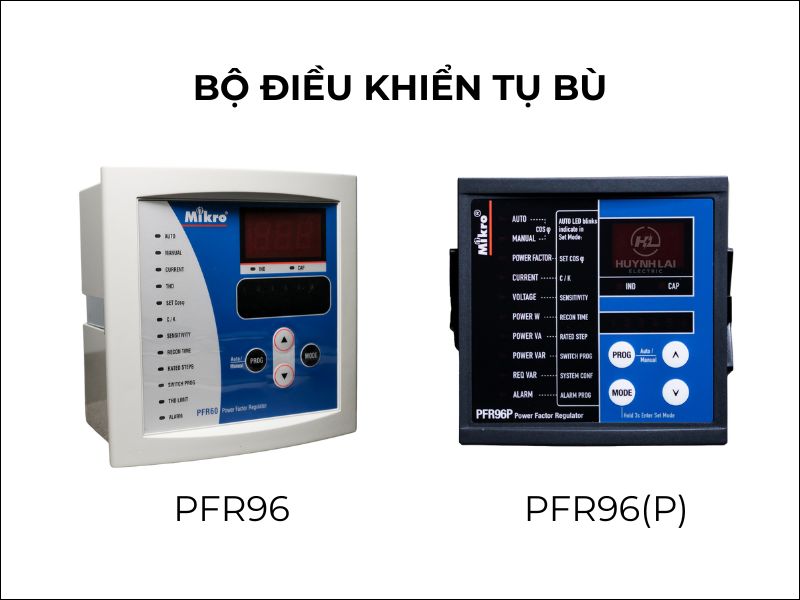

Bộ điều khiển tụ bù theo dõi hệ số cosφ của tải điện và điều khiển việc đóng/cắt các cấp tụ bù
Chức năng chính của bộ điều khiển tụ bù là:
– Giám sát và đo lường liên tục cos φ: Thiết bị theo dõi hệ số công suất thực tế theo thời gian thực, thông qua tín hiệu đo điện áp và dòng điện.
– Tự động đóng – cắt các cấp tụ bù: Khi cos φ thấp, bộ điều khiển sẽ ra lệnh đóng thêm cấp tụ. Ngược lại, khi cos φ đã đạt hoặc vượt mức mục tiêu, thiết bị sẽ cắt bớt tụ để tránh dư bù.
– Cải thiện chất lượng nguồn và giảm công suất phản kháng: Nhờ vậy, tải vô công được hạn chế, hệ thống ổn định, hiệu suất truyền tải và sử dụng điện được tối ưu.
– Hiển thị và báo cáo thông số vận hành: Nhiều bộ điều khiển tích hợp màn hình hiển thị cos φ, dòng, điện áp, trạng thái các cấp tụ, giúp kỹ thuật viên dễ dàng giám sát hệ thống.
– Cảnh báo và bảo vệ: Với các phiên bản hiện đại, thiết bị có thể cảnh báo khi phát hiện hiện tượng như quá dòng, quá áp, lệch pha, tụ bù bị lỗi hoặc mất pha giúp bảo vệ tụ bù và toàn bộ hệ thống điện.
Xem thêm: Tụ bù khô là gì? Phân loại, ưu điểm và ứng dụng
2. Đặc điểm cấu tạo
Một bộ điều khiển tụ bù tiêu chuẩn thường bao gồm các thành phần sau:
- Bộ vi xử lý (mạch logic/vi mạch)
- Mạch đo điện áp và dòng điện
- Ngõ ra điều khiển (contactor/relay/module đóng cắt)
- Màn hình hiển thị và giao diện cài đặt
- Các nút điều chỉnh hoặc cổng giao tiếp Modbus/RS485 (tùy phiên bản)
Nhờ cấu tạo linh hoạt và tương đối đơn giản mà bộ điều khiển tụ bù có thể ứng dụng cho hệ thống nhỏ lẻ tới các hệ thống công nghiệp phức tạp.

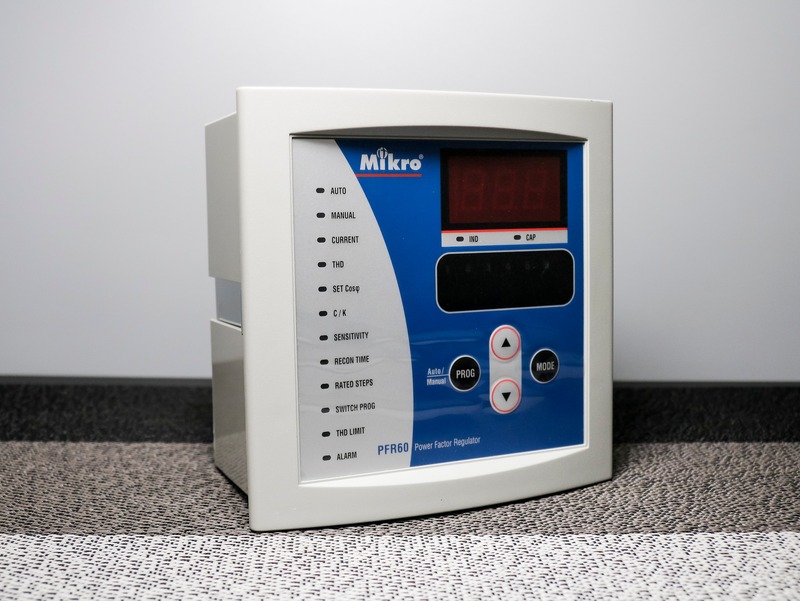

Bộ điều khiển tụ bù có cấu tạo đơn giản, dễ điều khiển
3. Nguyên lý hoạt động của bộ điều khiển tụ bù
Nguyên lý vận hành của bộ điều khiển tụ bù dựa trên việc đo lường cosφ liên tục và tự động lựa chọn cấp tụ phù hợp theo điều kiện tải thực tế.
Quy trình hoạt động gồm:
1. Đo cosφ của hệ thống: Dòng điện và điện áp được đưa về bộ điều khiển thông qua CT và mạch đo.
2. So sánh với giá trị cosφ cài đặt: Nếu cosφ thực tế thấp hơn mức cài đặt (ví dụ 0.92), bộ điều khiển xác định hệ thống đang thiếu công suất phản kháng.
3. Tính toán dung lượng cần bù: Dựa trên mức chênh lệch cosφ, bộ điều khiển lựa chọn cấp tụ có dung lượng phù hợp.
4. Điều khiển lệnh đóng cấp tụ: Thông qua contactor hoặc thyristor.
5. Theo dõi điều chỉnh: Nếu cosφ tiếp tục dưới ngưỡng, thiết bị tiếp tục đóng thêm một cấp tụ; nếu vượt quá ngưỡng, thiết bị sẽ cắt bớt cấp tụ để tránh dư bù.
6. Duy trì ổn định: Thiết bị lặp lại toàn bộ quá trình theo chu kỳ liên tục.
Nhờ cơ chế này, bộ điều khiển giúp hệ thống điện luôn duy trì trạng thái ổn định, tránh biến động lớn khi tải thay đổi đột ngột.

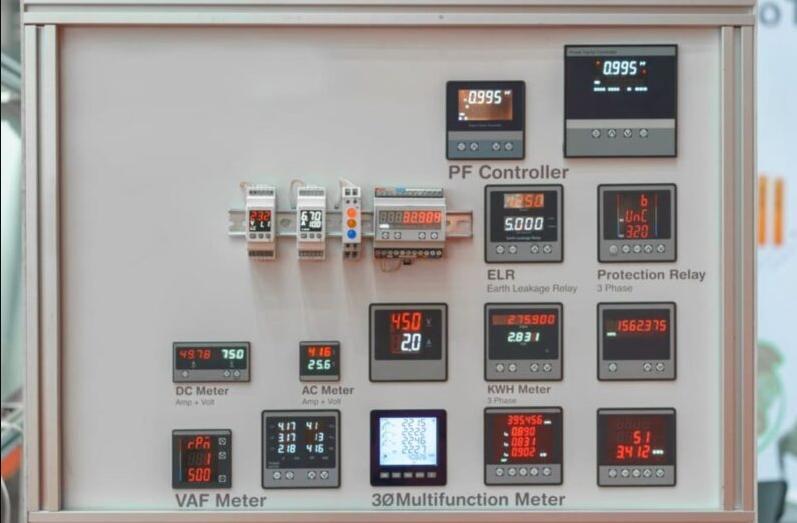

Bộ điều khiển tụ bù hoạt động dựa trên việc đo lường cosφ liên tục và tự động lựa chọn cấp tụ phù hợp
Xem thêm: Tụ bù là gì? Tìm hiểu cấu tạo, phân loại, nguyên lý hoạt động
4. Phân loại bộ điều khiển tụ bù dựa trên cấp số tụ
Tùy theo quy mô của hệ thống điện và lượng tải sử dụng, bộ điều khiển tụ bù được chia thành nhiều loại khác nhau theo số cấp đóng/cắt tụ. Việc lựa chọn đúng số cấp phù hợp giúp quá trình bù công suất phản kháng trở nên chính xác và hiệu quả hơn. Dưới đây là 4 bộ điều khiển phổ biến:
4.1 Bộ điều khiển tụ bù 4 cấp
Bộ điều khiển tụ bù 4 cấp phù hợp cho các tủ tụ nhỏ, dung lượng thấp và hệ thống điện ít biến động tải. Loại này thường được sử dụng cho:
- Các văn phòng nhỏ
- Cửa hàng, siêu thị mini
- Hệ thống điện dân dụng hoặc các phụ tải ổn định.
Ưu điểm của loại 4 cấp là cấu trúc đơn giản, dễ vận hành và chi phí đầu tư thấp. Tuy nhiên, khả năng điều chỉnh dung lượng bù không quá linh hoạt so với các dòng cấp cao hơn.
4.2 Bộ điều khiển tụ bù 6 cấp
Bộ điều khiển 6 cấp mang lại khả năng điều chỉnh tốt hơn, phù hợp với hệ thống điện có mức tải trung bình hoặc thay đổi thường xuyên. Đây là lựa chọn phổ biến cho:
- Xưởng sản xuất quy mô vừa
- Tòa nhà thương mại nhỏ
- Các trạm biến áp công suất thấp
Loại này cho phép chia nhỏ mức bù chính xác hơn, giúp cải thiện cosφ hiệu quả và hạn chế tình trạng quá bù hoặc thiếu bù.
4.3 Bộ điều khiển tụ bù 8 cấp
Dòng 8 cấp được đánh giá là phù hợp cho phần lớn các hệ thống điện công nghiệp và thương mại. Thiết bị đáp ứng tốt nhu cầu bù trong điều kiện tải thay đổi liên tục, giúp hệ thống điện hoạt động ổn định. Ứng dụng phổ biến:
- Nhà xưởng sản xuất quy mô lớn
- Tòa nhà văn phòng
- Siêu thị, trung tâm thương mại
- Các tủ tụ bù tự động công suất trung bình – lớn
Ưu điểm nổi bật là khả năng điều khiển bù mượt hơn và giảm thiểu dao động điện áp.
4.4 Bộ điều khiển tụ bù 12 cấp
Dòng 12 cấp được đánh giá là phù hợp cho phần lớn các hệ thống điện công nghiệp và thương mại. Thiết bị đáp ứng tốt nhu cầu bù trong điều kiện tải thay đổi liên tục, giúp hệ thống điện hoạt động ổn định.
Ứng dụng phổ biến:
- Nhà xưởng sản xuất quy mô lớn
- Tòa nhà văn phòng
- Siêu thị, trung tâm thương mại
- Các tủ tụ bù tự động công suất trung bình – lớn
Ưu điểm nổi bật là khả năng điều khiển bù mượt hơn và giảm thiểu dao động điện áp.
Huỳnh Lai là đơn vị phân phối bộ điều khiển tụ bù chính hãng, đảm bảo thiết bị đạt chuẩn an toàn, độ bền cao và hiệu quả vận hành vượt trội. Với danh mục sản phẩm phong phú đến từ các thương hiệu uy tín như Mikro, Shizuki, Enerlux, Ducati và SK, Huỳnh Lai tự tin đáp ứng tốt nhu cầu cho cả công trình dân dụng lẫn dự án công nghiệp lớn.
Bộ điều khiển tụ bù được chia thành nhiều loại khác nhau theo số cấp đóng/cắt tụ
Xem ngay: Nguyên lý hoạt động tụ bù công suất phản kháng và cách tính
5. Lợi ích khi sử dụng bộ điều khiển tụ bù
Việc đưa bộ điều khiển tụ bù vào hệ thống mang lại rất nhiều lợi ích thực tiễn và lâu dài:
– Cải thiện hệ số công suất (cosφ): Giúp hệ thống sử dụng điện hiệu quả hơn, giảm công suất phản kháng.
– Giảm tổn thất điện năng: Khi cos φ đạt mức tối ưu, dòng vô công giảm, dây dẫn và máy biến áp ít chịu tải hơn, giảm sinh nhiệt và tiêu hao điện năng.
– Hạn chế bị phạt tiền điện do cosφ thấp: Nhiều nhà cung cấp điện áp dụng mức phạt nếu cos φ dưới ngưỡng; bộ điều khiển giúp duy trì cos φ luôn trong ngưỡng an toàn.
– Tăng tuổi thọ thiết bị điện và tụ bù: Khi vận hành ổn định, ít dao động, thiết bị dễ bền hơn, hạn chế hư hỏng do quá tải phản kháng hoặc sụt áp.
– Vận hành tủ tụ bù an toàn & ổn định: Nhờ tính tự động hóa, giảm sự phụ thuộc vào thao tác thủ công, hạn chế sai sót, bảo vệ thiết bị, đảm bảo vận hành liên tục.
6. Ứng dụng thực tế
– Nhà máy – xí nghiệp sản xuất: Với máy móc, động cơ, tải lớn và biến động phụ tải thường xuyên, bộ điều khiển tụ bù giúp duy trì cos φ ổn định, bảo vệ thiết bị, tối ưu điện năng.
– Tòa nhà thương mại, cao ốc văn phòng: Sử dụng nhiều thiết bị chiếu sáng, điều hòa, thang máy,… cos φ dễ thay đổi – cần bù tự động để đảm bảo chất lượng nguồn.
– Hệ thống điện công nghiệp – dân dụng: Từ xưởng cơ khí, gara, kho lạnh đến cơ sở kinh doanh, tất cả đều có thể lắp tụ bù tự động để giảm tổn thất.
– Trạm biến áp: Ở các hệ thống phân phối điện lớn, bù phản kháng giúp giảm sụt áp, nâng hiệu quả truyền tải và bảo vệ thiết bị trung – hạ thế.

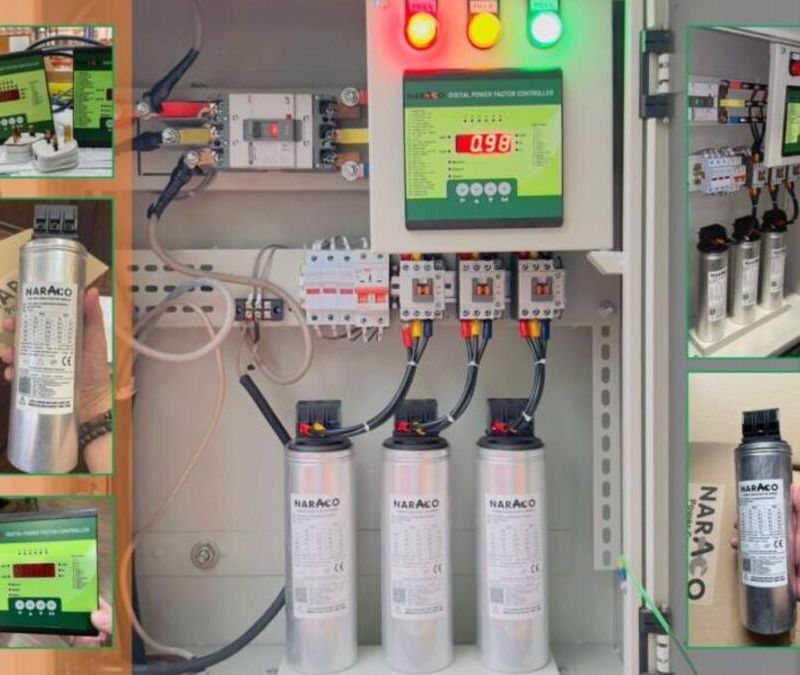

Bộ điều khiển tụ bù sử dụng đa dạng tại các nhà máy, tòa nhà, trạm biến áp,…
7. Một số lưu ý khi cài đặt và sử dụng bộ điều khiển tụ bù
Để bộ điều khiển tụ bù phát huy hiệu quả và hoạt động ổn định lâu dài, bạn nên lưu ý:
– Chọn thiết bị phù hợp với quy mô tải và mức biến động phụ tải, tránh chọn bộ điều khiển quá “yếu” hoặc dư năng lực.
– Cài đặt ngưỡng cos φ mục tiêu hợp lý, thường nằm trong khoảng 0.92 – 0.98, tùy theo yêu cầu hệ thống.
– Đảm bảo CT đo dòng, mạch đo áp được lắp đúng kỹ thuật để tín hiệu đo chính xác.
– Thiết lập thời gian trễ đóng/cắt hợp lý, tránh đóng cắt liên tục gây mòn contactor, giảm tuổi thọ tụ.
– Theo dõi và bảo trì định kỳ: kiểm tra contactor, tụ bù, dây dẫn, kết nối; đảm bảo môi trường tủ tụ sạch, khô ráo, thoáng.
– Ưu tiên lựa chọn thiết bị chính hãng, chất lượng cao, có bảo hành rõ ràng, nhằm đảm bảo an toàn và độ bền lâu dài.
Bộ điều khiển tụ bù là thiết bị quan trọng trong mọi hệ thống điện có sử dụng tụ bù, đặc biệt khi tải biến thiên hoặc tiêu thụ công suất lớn. Thiết bị giúp giám sát cosφ, tự động đóng/cắt tụ, bảo vệ hệ thống và hiển thị thông số vận hành, từ đó tối ưu hiệu suất, giảm tổn thất và hạn chế bị phạt do cosφ thấp.
