Trong hệ thống điện, cách bố trí thiết bị trong tủ điện không chỉ ảnh hưởng đến tính thẩm mỹ mà còn quyết định trực tiếp đến độ an toàn và hiệu quả vận hành của toàn bộ hệ thống. Một tủ điện được thiết kế khoa học sẽ giúp thiết bị hoạt động ổn định, dễ kiểm tra và hạn chế tối đa các sự cố điện. Trong bài viết dưới đây, hãy cùng Huỳnh Lai tìm hiểu chi tiết cách bố trí thiết bị trong tủ điện đúng kỹ thuật, giúp hệ thống điện vận hành an toàn, bền bỉ và thuận tiện cho công tác bảo trì.
1. Tại sao cần bố trí thiết bị trong tủ điện đúng kỹ thuật?
Tủ điện là trung tâm điều khiển và phân phối điện cho toàn bộ hệ thống. Vì vậy, việc bố trí thiết bị bên trong tủ điện cần tuân thủ những nguyên tắc kỹ thuật nghiêm ngặt để đảm bảo hiệu quả sử dụng lâu dài.
Một tủ điện được sắp xếp hợp lý sẽ mang lại nhiều lợi ích quan trọng:
- Đảm bảo an toàn điện, hạn chế rủi ro chập cháy và sự cố điện.
- Giúp dễ vận hành và kiểm tra, kỹ thuật viên có thể nhanh chóng xác định vị trí thiết bị.
- Giảm nguy cơ chập cháy, nhờ hệ thống dây dẫn và thiết bị được bố trí khoa học.
- Tăng tuổi thọ thiết bị, nhờ điều kiện làm việc ổn định và tản nhiệt tốt.
- Thuận tiện cho bảo trì và sửa chữa, tiết kiệm thời gian và chi phí vận hành.
Bố trí thiết bị trong tủ điện đúng chuẩn kỹ thuật, giúp hệ thống điện vận hành an toàn, bền bỉ và thuận tiện cho công tác bảo trì.
Trong thực tế, nhiều sự cố điện trong nhà máy hoặc hệ thống sản xuất không xuất phát từ chất lượng thiết bị, mà đến từ việc bố trí tủ điện thiếu khoa học, dây dẫn rối hoặc thiết bị lắp đặt quá sát nhau. Do đó, việc thiết kế và sắp xếp thiết bị ngay từ đầu là yếu tố vô cùng quan trọng.
Xem thêm: Điện Huỳnh Lai – Công ty lắp ráp tủ điện công nghiệp theo yêu cầu
2. Nguyên tắc quan trọng trong cách bố trí thiết bị trong tủ điện
Để tủ điện vận hành ổn định và an toàn, quá trình bố trí thiết bị cần tuân theo một số nguyên tắc kỹ thuật cơ bản. Những nguyên tắc này giúp đảm bảo tính logic trong vận hành, đồng thời hỗ trợ quá trình kiểm tra và sửa chữa sau này.
2.1. Phân vùng chức năng
Một trong những nguyên tắc quan trọng nhất khi bố trí thiết bị trong tủ điện là phân chia khu vực chức năng rõ ràng. Các thiết bị cần được sắp xếp theo từng nhóm riêng biệt để tránh nhầm lẫn khi vận hành.
Thông thường, tủ điện sẽ được chia thành các khu vực chính như:
- Nhóm thiết bị điều khiển thường được bố trí ở phía trên của tủ điện, bao gồm rơ le bảo vệ, rơ le trung gian, bộ điều khiển và cảm biến.
- Nhóm thiết bị đóng cắt như aptomat, contactor, khởi động từ thường được lắp cùng một hàng phía dưới để dễ thao tác.
- Aptomat tổng cấp nguồn cho toàn hệ thống thường đặt ở trung tâm hoặc góc trên bên trái của tủ điện để thuận tiện vận hành.
- Cầu đấu được bố trí ở vị trí dưới cùng của tủ điện nhằm thuận tiện cho việc đấu dây vào và ra hệ thống.
2.2. Đấu dây dẫn điện
Hệ thống dây dẫn trong tủ điện cần được bố trí gọn gàng và có tổ chức. Việc đi dây không đúng kỹ thuật có thể gây nhiễu tín hiệu, tăng nhiệt độ và làm giảm độ bền của thiết bị.
Một số nguyên tắc quan trọng khi đấu dây trong tủ điện gồm:
- Đầu cốt dây điện nên phân màu (đỏ, vàng, xanh, đen…) và đánh số rõ ràng nhằm thuận tiện cho việc quản lý và sửa chữa sau này.
- Dây tín hiệu và dây mạch lực nên được đi trong ống ghen riêng, đồng thời giữ khoảng cách hợp lý để hạn chế nhiễu điện.
- Với dây tín hiệu nhạy như dây encoder hoặc dây truyền thông, cần sử dụng loại dây có lớp chống nhiễu.
- Khi đấu nối, nên thực hiện mạch động lực trước, sau đó mới đến mạch điều khiển.
- Dây điều khiển và dây mạch lực cần đi vuông góc với nhau và tuân thủ đúng tiêu chuẩn kỹ thuật.

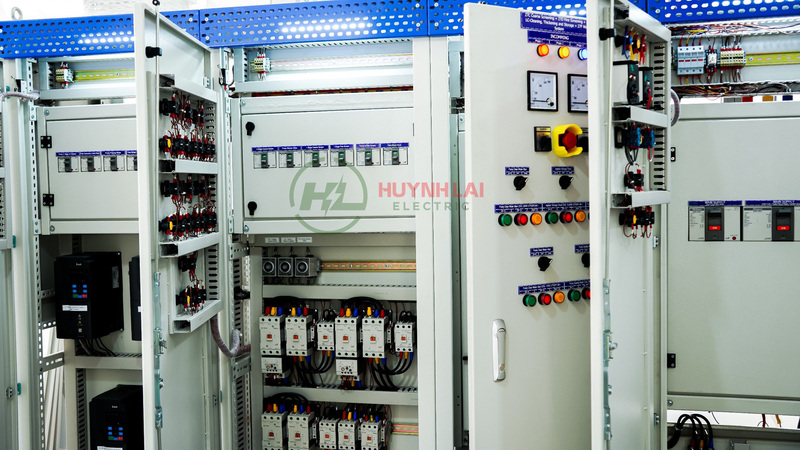

Nguyên tắc quan trọng trong cách bố trí thiết bị trong tủ điện
2.3. Cấp nguồn, chạy không tải
Sau khi hoàn tất việc lắp đặt và đấu nối thiết bị, cần tiến hành cấp nguồn và chạy thử không tải để kiểm tra độ ổn định của hệ thống.
Quá trình chạy thử giúp kỹ thuật viên phát hiện sớm các lỗi như:
- Đấu dây sai vị trí
- Thiết bị hoạt động không đúng chức năng
- Sự cố về tiếp điểm hoặc relay
Nếu hệ thống vận hành ổn định trong giai đoạn chạy không tải, tủ điện mới được đưa vào hoạt động chính thức.
3. Quy trình bố trí thiết bị trong tủ điện chi tiết
Để đảm bảo tủ điện được lắp đặt đúng kỹ thuật, quá trình bố trí thiết bị cần thực hiện theo một quy trình rõ ràng và khoa học. Dưới đây là quy trình cách bố trí thiết bị trong tủ điện chi tiết:
3.1. Bước 1: Lập phương án và tính toán thông số kỹ thuật
Trước khi lắp đặt, cần xác định phương án thiết kế và tính toán các thông số kỹ thuật của hệ thống. Việc lựa chọn thiết bị phải phù hợp với công suất vận hành, yêu cầu kỹ thuật và ngân sách đầu tư để đảm bảo tủ điện hoạt động ổn định và an toàn.
3.2. Bước 2: Vẽ sơ đồ tủ điện công nghiệp
Sau khi xác định phương án, bước tiếp theo là thiết kế sơ đồ tủ điện. Sơ đồ tủ điện cần thể hiện đầy đủ chức năng và cách kết nối giữa các thiết bị. Bản vẽ rõ ràng sẽ giúp quá trình lắp đặt, vận hành và bảo trì sau này dễ dàng hơn. Công đoạn này nên do kỹ sư có chuyên môn thực hiện.
3.3. Bước 3: Tiến hành lắp ráp tủ điện
Ở bước này, các phụ kiện tủ điện sẽ được lắp đặt lên cánh tủ và khung tủ theo đúng thiết kế.
- Các nút nhấn, công tắc điều khiển được bố trí ở khu vực phía dưới để thuận tiện thao tác.
- Các thiết bị hiển thị như đồng hồ đo, đèn báo nguồn hoặc đồng hồ áp suất sẽ được đặt ở phía trên.
- Các nút bấm và công tắc điều khiển động cơ nên sắp xếp theo hàng ngang hoặc hàng dọc để kỹ thuật viên dễ vận hành.
3.4. Bước 4: Bố trí các thiết bị trong tủ điện
Các thiết bị điện cần được sắp xếp theo từng nhóm chức năng để thuận tiện cho việc quản lý và vận hành.
- Các bộ dụng cụ điện như: như aptomat, contactor hoặc khởi động từ thường được đặt cùng một hàng ở phía dưới.
- Nhóm thiết bị điều khiển như: cảm biến, rơ le trung gian hoặc rơ le bảo vệ thường bố trí ở khu vực phía trên.
- Aptomat tổng cấp nguồn cho hệ thống thường đặt ở trung tâm hoặc góc trên bên trái để dễ thao tác.
- Cầu đấu thường được lắp ở vị trí thấp nhất nhằm thuận tiện cho việc đấu nối dây vào và ra tủ điện.
Dẫn link youtube: https://www.youtube.com/watch?v=PIaflM33heY
3.5. Bước 5: Đấu nối tủ điện công nghiệp
Quá trình đấu nối dây cần được thực hiện cẩn thận và đúng kỹ thuật.
- Các dây nguồn nên được phân biệt bằng màu sắc và đánh số để dễ kiểm tra khi bảo trì.
- Đối với dây tín hiệu hoặc dây truyền thông có độ nhạy cao như dây encoder, cần sử dụng lớp bọc chống nhiễu để đảm bảo tín hiệu ổn định.
- Dây mạch lực và dây điều khiển nên đi riêng và bố trí vuông góc theo tiêu chuẩn kỹ thuật.
Thông thường, kỹ thuật viên sẽ đấu nối phần mạch động lực trước, sau đó mới thực hiện đấu dây điều khiển. Trước khi hoàn tất, toàn bộ hệ thống cần được kiểm tra để phát hiện lỗi và điều chỉnh kịp thời.
3.6. Bước 6: Vận hành thử và kiểm tra tủ điện
Sau khi hoàn tất lắp đặt, cần tiến hành chạy thử và kiểm tra toàn bộ hệ thống. Bước này giúp phát hiện sớm các lỗi kỹ thuật và đảm bảo tủ điện hoạt động ổn định trước khi đưa vào sử dụng.

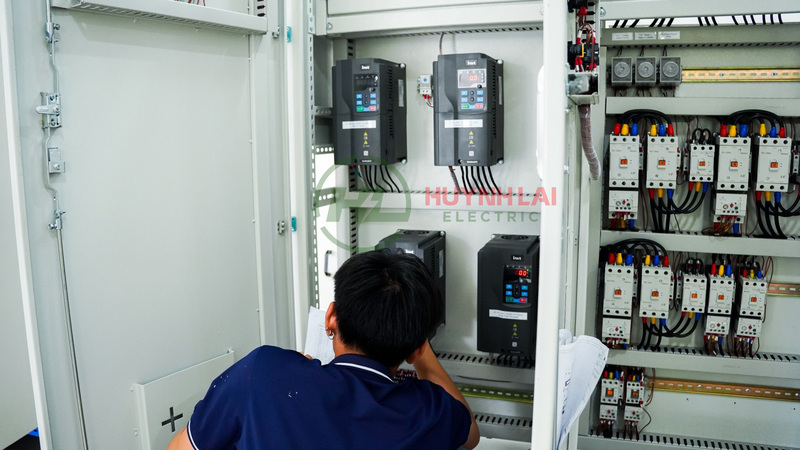

Quy trình bố trí thiết bị trong tủ điện chi tiết
4. Một số lưu ý quan trọng khi lắp đặt thiết bị trong tủ điện
Trong quá trình lắp đặt tủ điện, cần chú ý một số yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định và an toàn lâu dài.
- Không lắp thiết bị quá sát nhau để tránh quá nhiệt khi hoạt động.
- Đảm bảo tản nhiệt và thông gió tốt cho toàn bộ tủ điện.
- Sử dụng máng đi dây chuyên dụng để cố định dây dẫn.
- Đánh số và dán nhãn thiết bị để dễ dàng nhận biết.
- Tuân thủ tiêu chuẩn an toàn điện trong quá trình lắp đặt và vận hành.
Những yếu tố tưởng chừng nhỏ này lại đóng vai trò quan trọng trong việc đảm bảo tủ điện hoạt động ổn định và hạn chế sự cố.
