Tụ bù là một hệ thống gồm hai vật dẫn gần nhau, được ngăn cách bởi một lớp cách điện gọi là điện môi. Tụ bù có chức năng tích và phóng điện trong mạch. Vậy nguyên nhân nổ tụ bù là gì? Chúng ta cần xử lý như thế nào khi tụ bù bị nổ và cách phòng tránh ra sao? Hãy cùng Huỳnh Lai tìm hiểu chi tiết ngay trong bài viết sau đây.
1. Nguyên nhân nổ tụ bù
Có nhiều nguyên nhân gây nổ tụ bù, làm thiệt hại nghiêm trọng cho thiết bị và mất an toàn cho người dùng. Phân tích nguyên nhân nổ tụ bù không chỉ giúp phòng tránh rủi ro mà còn hỗ trợ tối ưu hóa hoạt động của hệ thống điện.
1.1. Nguồn điện kém
Khi điện áp kém, biên độ và hình dạng sóng điện sẽ ảnh hưởng đến tụ điện, khiến cho việc nhận diện vấn đề trở nên khó khăn. Để xác định vấn đề, cần có các thiết bị ghi dữ liệu.
1.2. Tụ hỏng do thiết kế tản nhiệt kém
Mỗi vật đều có giới hạn chịu nhiệt và tụ điện cũng vậy. Khi nhiệt độ bên trong tụ vượt quá mức chịu đựng, áp suất sẽ tăng cao và dẫn đến hiện tượng nổ. Tụ khô có thể phồng dầu, còn tụ dầu có thể bị phù hoặc nổ.

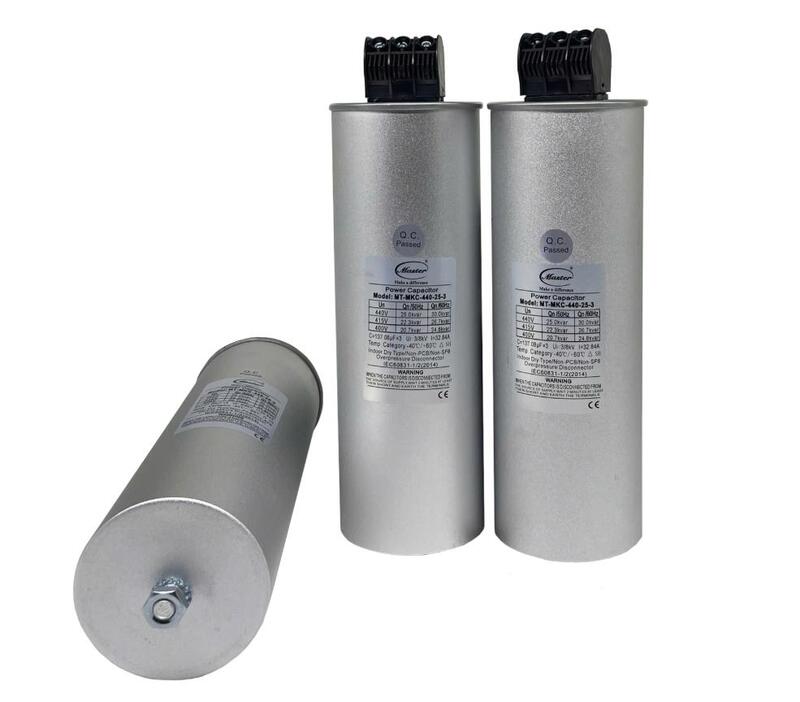

Tụ bù bị nổ do nhiều nguyên nhân khác nhau
1.3. Chất lượng tụ không đảm bảo
Những thợ điện có kinh nghiệm thường biết cách đánh giá chất lượng tụ. Tuy nhiên, không phải lúc nào họ cũng có thể đưa ra đánh giá chính xác, vì các sản phẩm của hãng sử dụng cũng có thể gặp sự cố bất ngờ hay các dòng sản phẩm cụ thể có vấn đề.
1.4. Đầu nối tiếp xúc không đảm bảo chất lượng
Nếu các đầu nối dây lỏng lẻo và không chắc chắn, điều này có thể dẫn đến hồ quang và dây dẫn điện không đạt công suất tối đa. Đây là một trong những nguyên nhân cơ bản gây ra hiện tượng nổ tụ bù sau một thời gian.
Tùy thuộc vào mức độ, hoặc thậm chí có thể xảy ra ngay lập tức nếu dây dẫn không cung cấp đủ công suất cho tụ. Hơn nữa, tụ bù cùng với các cuộn của máy biến áp sẽ khiến mạch LC gia tăng đáng kể sóng hài. Đây chính là nguyên nhân chủ yếu gây ra nổ tụ, đồng thời ảnh hưởng xấu đến các thiết bị và máy móc xung quanh.
Xem ngay: Hướng dẫn cách lắp đặt tụ bù đúng kỹ thuật
1.5. Cộng hưởng sóng hài
Một vấn đề liên quan đến việc lắp đặt tụ bù là hiện tượng cộng hưởng sóng hài. Cộng hưởng này làm cho áp lực và dòng điện tăng đột ngột so với khi không có hiện tượng này.
Chúng ta dễ dàng nhận thấy rằng dung kháng của tụ tỉ lệ nghịch với tần số lưới điện, vì tụ điện có dung kháng Q = 1/2nfC. Tần số sóng hài càng cao thì dung kháng càng nhỏ, dẫn đến dòng điện qua tụ lớn hơn. Tức là hiện tượng dị hình của dòng điện qua tụ điện càng trở nên nghiêm trọng khi lưới điện có sóng hài bậc cao, điều này ảnh hưởng rất lớn đến dung kháng của tụ.
Hơn nữa, điện áp lưới cũng bị giảm nghiêm trọng do dòng điện dị hình này đi qua tụ điện và quay trở lại lưới, làm cho sóng điện áp trên lưới càng trở nên dị hình, tạo thành một vòng luẩn quẩn xấu. Mức độ dị hình điện áp càng gia tăng, làm cho dòng điện sóng hài tăng lên.
Nguyên nhân là do dung lượng của tổ hợp tụ điện lớn, khi dòng sóng hài đi qua, dung kháng giảm nên dòng điện sóng hài cũng tăng lên. Hệ quả không chỉ làm suy giảm điện năng, mà còn làm hỏng các thiết bị điện xung quanh tụ và giảm hiệu suất của chúng, gây ra nhiều tác động tiêu cực khác.
Tham khảo: Cách kiểm tra và tiêu chí lựa chọn cuộn kháng lọc sóng hài
2. Cách xử lý và phòng tránh tụ bù bị nổ
Để giảm thiểu nguy cơ nổ tụ bù, cần thực hiện các biện pháp phòng ngừa như sau:
2.1. Sử dụng tụ bù chất lượng, có tính năng chống cháy nổ
Để đảm bảo an toàn cho cả thiết bị và người sử dụng, cần sử dụng tụ điện chất lượng và có khả năng chống cháy nổ.
Chất lượng của tụ bù và việc lựa chọn công suất chính xác là yếu tố quan trọng để đảm bảo an toàn. Những lưu ý khi chọn mua:
- Ưu tiên sản phẩm từ thương hiệu uy tín, có chứng nhận chất lượng.
- Công suất của từng tụ phải tương thích với phụ tải thực tế.
- Tránh sử dụng tụ có công suất lớn hơn nhu cầu để hạn chế hiện tượng cộng hưởng.
- Chọn tụ bù có điện áp chịu đựng cao hơn mức điện áp danh định ít nhất 10 – 20% nếu hệ thống có nhiều sóng hài.

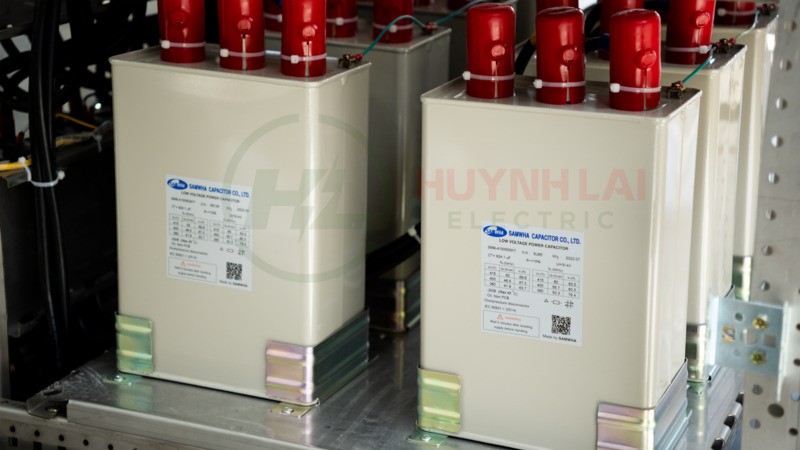

Mua tụ bù chất lượng, chính hãng tại Huỳnh Lai
Huỳnh Lai chuyên cung cấp tụ bù, cuộn kháng, relay và thiết bị điện công nghiệp chất lượng cao, đảm bảo hiệu suất và độ bền vượt trội. Với nhiều năm kinh nghiệm và đội ngũ kỹ thuật chuyên sâu, chúng tôi cam kết mang đến sản phẩm chính hãng, tư vấn tận tâm, hỗ trợ kỹ thuật nhanh chóng. Liên hệ Huỳnh Lai 0938984282 để được tư vấn và báo giá tốt nhất!
2.2. Lắp đặt tụ bù đúng cách
Đảm bảo các tụ điện được lắp đặt một cách chính xác để tránh tình trạng nổ, gây nguy hiểm cho thiết bị điện và người vận hành.
Khi lắp đặt tụ bù, cần tuân thủ cẩn thận các yêu cầu kỹ thuật từ nhà sản xuất và đơn vị thiết kế hệ thống điện. Một số nguyên tắc cơ bản bao gồm:
- Lựa chọn vị trí thoáng mát, có lưu thông không khí tốt.
- Đảm bảo kết nối đúng pha và đúng cực.
- Lắp đặt tụ ở khoảng cách xa nguồn nhiệt, tránh gần biến tần hoặc motor công suất lớn.
- Trang bị các thiết bị bảo vệ quá dòng, ngắn mạch và chống sét lan truyền.
2.3. Xử lý sóng hài
Có nhiều phương pháp lọc sóng hài như lắp thêm reactor cho tụ hoặc cuộn lọc cho thiết bị nhằm ngăn ngừa nổ tụ bù và bảo vệ thiết bị điện.
2.4. Kiểm tra định kỳ và thay thế tụ bù thời điểm thích hợp
Cần kiểm tra tụ bù định kỳ để phát hiện kịp thời các dấu hiệu hư hỏng.
- Định kỳ kiểm tra 3 – 6 tháng một lần đối với hệ thống hoạt động liên tục.
- Kiểm tra điện dung của tụ, bề ngoài của tụ, dấu hiệu rò rỉ hoặc phồng tụ.
- Đo điện áp và dòng điện thực tế để so sánh với các thông số định mức.
- Ghi chép và theo dõi các lần bảo dưỡng để đánh giá tuổi thọ thực tế.
- Thay thế tụ vào thời điểm thích hợp (thường sau 5 – 7 năm sử dụng) sẽ giúp ngăn chặn nguy cơ phát nổ do tụ đã xuống cấp.
2.5. Giải pháp tự động ngắt khi phát hiện sự cố tụ bù
Hệ thống điều khiển hiện đại được tích hợp chức năng giám sát và ngắt tự động giúp bảo vệ tụ bù một cách hiệu quả.
Một số biện pháp cần được thực hiện:
- Thiết lập relay để bảo vệ chống lại dòng rò, relay bảo vệ điện áp và nhiệt độ.
- Sử dụng contactor hoặc thyristor có khả năng tự ngắt khi phát hiện sự cố.
- Kết nối hệ thống giám sát từ xa thông qua IoT hoặc SCADA để đảm bảo cảnh báo nhanh chóng.
- Thiết kế mạch ưu tiên ngắt tụ trước khi ngắt toàn bộ hệ thống để giảm thiểu việc lan truyền sự cố.

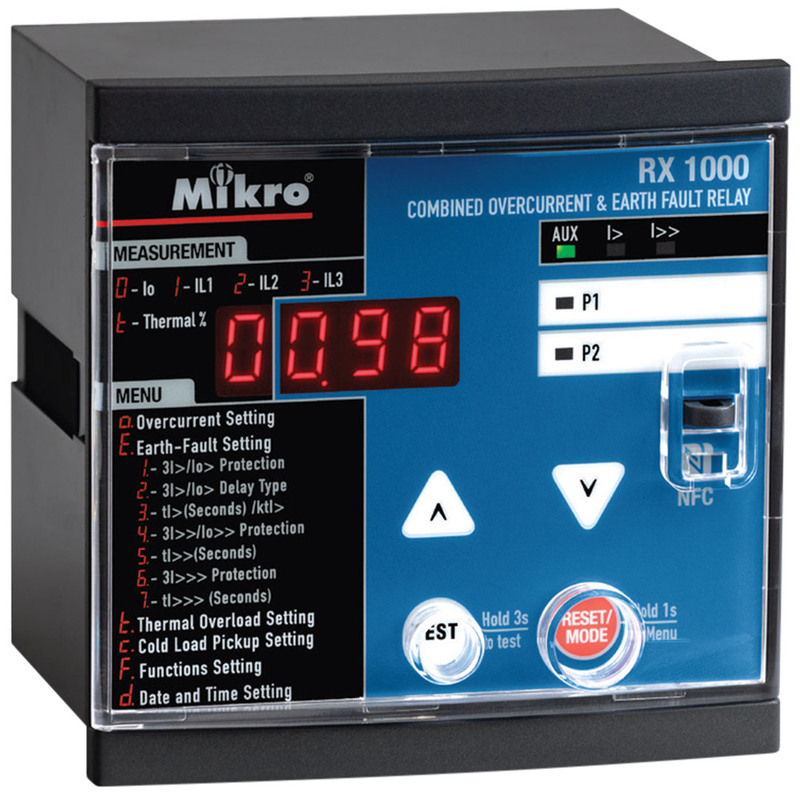

Thiết lập relay để bảo vệ chống lại dòng rò, điện áp và nhiệt độ
3. Nổ tụ bù có nguy hiểm không?
Nhiều người thắc mắc liệu nổ tụ bù có nguy hiểm hay không khi sử dụng thiết bị điện. Hiện tượng nổ tụ bù có thể dẫn đến cháy nổ, làm hỏng các thiết bị điện và những thiết bị xung quanh tụ bù. Điều đáng lo ngại hơn là nó có thể ảnh hưởng đến sự an toàn của người vận hành và những người sử dụng tụ điện.
4. Dấu hiệu nhận biết tụ bù hỏng hoặc sắp nổ
Để hạn chế tối đa trường hợp tụ bù bị nổ, người sử dụng cần nhận biết được một số dấu hiệu tụ bù hỏng hoặc sắp nổ như sau:
- Có mùi khét, tiếng nổ nhỏ, tụ bị phồng, vỏ tụ có hiện tượng phồng nhẹ, đáy tụ bị biến dạng, xuất hiện vết nứt hoặc bị rỉ dầu ra. Khi phát hiện các dấu hiệu này, cần phải dừng hoạt động ngay lập tức.
- Hệ thống điện có sự dao động bất thường và báo lỗi tụ bù như: hệ số cosφ giảm nhanh chóng/thay đổi đột ngột, thiết bị hoạt động không bình thường mặc dù tải vẫn giữ nguyên, bộ điều khiển tụ báo lỗi (LED nhấp nháy, thông báo lỗi E). Những tín hiệu này cho thấy cần phải kiểm tra lại toàn bộ hệ thống tủ tụ và đo lại điện dung của các ngăn tụ.
- Các thông số có dấu hiệu bất thường như: giảm sút điện dung của tụ, tăng điện áp hoặc dòng rò bất thường, nhiệt độ tụ vượt quá mức cho phép,…
Nổ tụ bù không chỉ gây thiệt hại về tài sản mà thậm chí còn gây nguy hiểm đến tính mạng. Do đó bạn nên nắm rõ các nguyên nhân nổ tụ bù cũng như dấu hiệu và cách phòng tránh trường hợp này xảy ra. Hy vọng bài viết này của Huỳnh Lai sẽ hữu ích với bạn.
